產品介紹

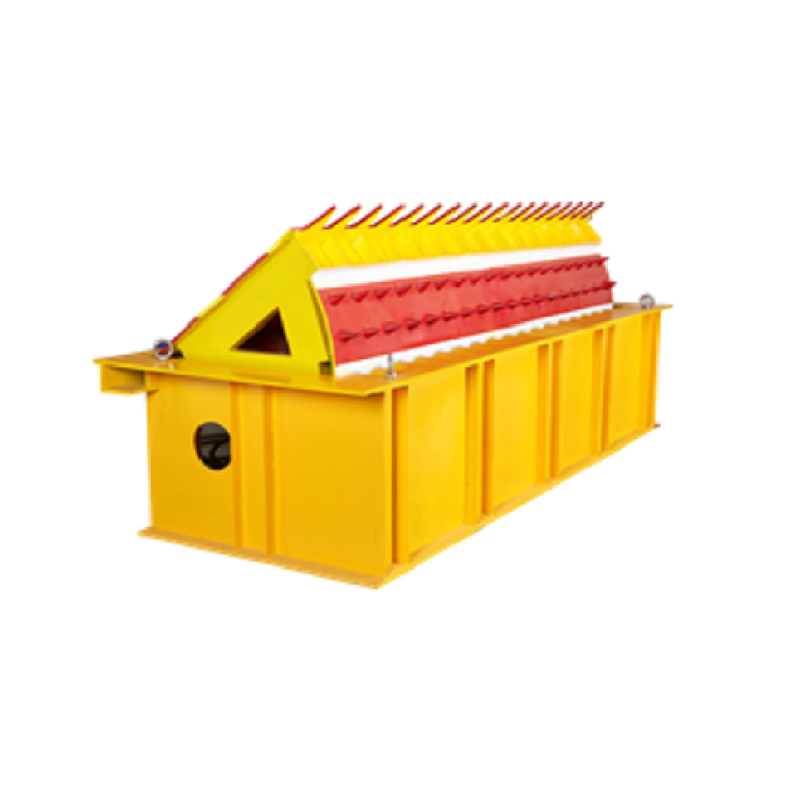

安盾AD-UVSS-IV路障機廣泛應用于公路收費站、檢查站、監獄、機場、政府機關、使館、軍事基地、海關、銀行、工礦企業、港口、倉庫、停車場及一切需要限制車輛通行的地方等，控制車輛出入的場所；值班人員通過控制系統發出指令，由液壓傳動使路障zhuangzhi快速升降,車輛通過后，經電感檢測自動指令路障zhuangzhi或者手動按鈕操作使路障機快速升降;以達到控制車道、大門放行或封閉，有效防止車輛強行沖卡的目的。
一、路障機系統組成:
地埋式路障設備主要由路障機主機架、液壓傳動站、電控部分三部分組成：
1、主機架：
路障機主要由翻轉體或升降體、機座組成。整機為鋼結構，采用 16 毫米國標 A3 模具鋼板、國際標準槽鋼焊接而成，具有 高強的承重和抗撞能力；機體內無電器、線路設置，防水、安全。該zhuangzhi埋設在車道上或大門的指定位置，通過值班人員的指令限制車輛通行。
2、液壓傳動站主要由油箱、手動油泵、全套液壓電磁閥組、大功率電機、油泵、油缸、油表、油標、外裝式液位器、國標高壓編制鋼絲液壓油管等組成，它是整套路障系統動力源，該zhuangzhi安裝在路障機一側，與路障機配套使用（可通過調節閥改變上升下降速度），停電可手動下放擋板，也可手動升起。
3、電控系統：自動電子控制部分：控制主板、副控制板、漏電開關、無接觸噪音高壽命接觸器、精密起動時間設置（防油缸行程到位后產生的沖擊力增加了油缸的使用壽命）、可設置自動升起（加地感線圈車過桿起）。自動控制器：包括控制箱、遙控器、手動按鈕等由值班人員控制使用。
二、主要技術參數:
1、控制系統：電動液壓。
2、供電電壓：380V（三相四線）。
3、系統動力：4.0KW.
4、承壓能力：100 噸以上貨柜車。
5、開啟時間：3~6S(可調)。
6、關閉時間：3~6S(可調)。
7、通訊： RS485≤1200M。
8、升高程度：635mm。
9、工作溫度：-35℃--- 75℃。
10、液壓壓力是可調的，正常壓力應調在 50KGF 以下，*不能超過 70KGF。
11、存儲環境：-40℃--- 75℃, 防雨防潮防塵
12.機體規格： 路障機外形尺寸 L3400*W1280*H760mm，翻蓋高度 635±5mm，升高高度及長度尺寸可以根據客戶需求定制。
三、產品特點：
1、結構堅固耐用，承載負荷大，動作平穩，噪聲低，速度快，壽命長。
2、采取采取微控制，系統運行性能穩定可靠，便于集成。
3、支持路障機與道閘等其它設備進行聯動控制，也可以與其他控制設備組合，實現自動控制。
4、采用國際領先的低壓液壓驅動技術，整個系統安全性高，可靠穩定。
5、手動液壓系統zhuangzhi，符合消防管理要求
在停電的情況下或出現故障時，如路障機處于升起狀態需要下降時，可以通過手動操作將升起的路障機蓋板回落到水平位置，讓車輛通行。在停電的情況下或出現故障時，如路障機處于關閉狀態需要上降時，可以通過手動操作將路障機蓋板升起，以防車輛強行動闖入。
6、自動液壓系統zhuangzhi
遙控zhuangzhi：通過無線遙控的方式，可在控制器周圍 100 米左右范圍內（根據現場的無線電通訊環境而定），遙控路障的升降。
手動按鈕zhuangzhi：通過保安室里的手動開關按鈕控制盒，對相應路障機進行升降。
7、根據用戶要求可加裝以下功能（系統支持）：
刷卡控制：加裝刷卡器，可通過刷卡自動控制路障機的升降。
道閘與路障聯動：配加道閘（擋車器）/門禁控制，可實現道閘、及門禁與路障聯動。
與電腦管埋系統或收費系統駁接：可連接管埋系統和收費系統，有電腦統一控制 。
8、方便檢修：當遇結構故障時或者機體檢修時，可通過螺動上蓋螺絲，將翻板取下，進行相應的操作。
四、產品優勢：
1、快速平靜：
升降時間*快可達 3~6s 秒可調，遠遠大于同等規格的其它廠商的路障機，這一點極其難能可貴。由于它采用液壓驅動單元，動作起來，柔和而平靜，很好的解決了傳統氣動升降因氣泵工作噪音大的問題。
2、控制敏捷：
控制單元采用多功能邏輯控制器，可以調制多種不同的功能模式，以滿足不同用戶在功能上的不同需求。另外，值得一提的是，其運動行程為可調式計時設計，用戶可自由控制蓋板的升降高度，有效節省能源消耗。
3、結構獨特：
其核心部分液壓單元與機械動力機構為一體式設計，可有效地將機械能傳遞給液壓驅動單元，動作高效。液壓單元實現壓力直升的獨特設計，性能卓越，在國內外同一領域里是很少見的。
4、安全可靠：
當遇停電等緊急情況時，可手運緊急下降，路障機蓋板即可下降，以開放通道，放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器，從而實現了對動力單元的過流保護及柱體動作的有效限位，運行穩定可靠。
5、經濟實惠：
由于自身為液壓傳動模式，環保節能，低消耗，故障率更低，使用壽命更長，降低了維護成本。另外，采用非傳統式導向機構設計，安裝維護，更加簡便快捷。
五、注意事項：
★ 本產品只能用于一些規定的場所. 如果用于一些沒有明確說明的場所，會對本產品造成損壞并可能產生危險；
★ 如果由于不正確使用或者使用頻率超過規定的范圍造成的損壞，安盾時代不承擔責任；
★ 不能將設備安裝在可燃（爆）氣體附近，易燃（爆）氣體會對設備有一定的安全隱患；
★ 如果在安裝AD-UVSS-IV 系列產品或以及相應的附件時不遵守安裝事項，并由此造成變形等后果，本公司將不會對此負責；
★ 必須遵守安裝所在地有效的現行條例，在系統上做連線時，必須先切斷電源；確定做好設備接地；
★ 不能對AD-UVSS-IV 自動系統做任何形式上的更改；安裝人員須給予使用者技術方面必要的支持和培訓,包括在緊急狀況下的手動操作；
★ 在設備運動動作時，不允許人靠近設備；使用者禁止通過任何方式進行維修，必須聯系有維修資格的人；
★ 任何在使用說明中沒有被清楚標出的項目是不被允許的。
