X射線安全檢查設備操作規程
2017-05-271、適用范圍及要求

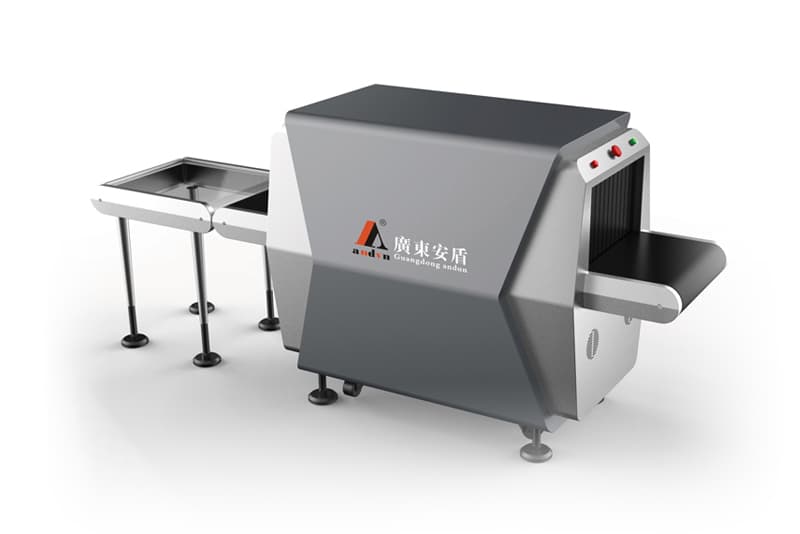

1.1 本操作規程僅適用于AD系列X射線安全檢查設備。
1.2 本設備主要由X射線發生器控制器、X射線探測器、數據采集zhuangzhi、機械結構、系統控制軟件和圖像處理軟件組成。
1.3 使用前操作人員必須認真閱讀本操作規程，熟悉后方可操作。
2、人員素質要求
2.1 操作人員應具有中專及以上文化程度。
2.2 了解設備結構及原理，掌握機械、電氣及計算機相關基礎知識，能熟練操作計算機。
2.3 掌握設備管理常識，熟知“三好”、“四會”、潤滑管理“五定”內容。
2.4 設備操作人員必須專業培訓，并經考試合格，持有設備操作證，方準上機操作。
3、操作規定
3.1 操作前準備
3.1.1 檢查設備的外殼部件、電纜、傳送帶或鉛防護簾被損壞，必須停止操作，鉛門簾損壞或者打開時，不能讓設備工作。
3.1.2 設備通電前必須檢查通道入口和出口處的用于防止X射線泄露的鉛門簾是否完好，如有損壞，需立即更換。
3.1.3 檢查傳送帶是否完好，是否有危害被檢行李的尖刺和污跡。
3.1.4 檢查操作臺上的鎖有無被未經許可的人損壞的跡象。
3.1.5 所有蓋板均已蓋好。
3.2 操作過程規定
3.2.1 嚴格按照設備使用手冊要求進行操作。
3.2.2 設備操作人員不得隨意離開工作崗位。
3.2.3 開機
3.2.3.1 將鑰匙插入鑰匙開關中，順時針旋轉，設備啟動。
3.2.3.2 設備上的電源接通指示燈點亮。隨后等待指示燈亮起。設備首先進行自檢測。
3.2.3.3 系統自動進入應用程序界面
3.2.4 行李檢查
3.2.4.1 將物品放在傳送帶上進行檢查。
3.2.4.2 按下“皮帶正轉”按鈕，啟動傳送帶。
3.2.4.3 物體一旦進入檢查通道，首先遮擋住光障，從而啟動X射線發生器。
3.2.4.4 在物品通過檢查通道時，設備對它進行逐行掃描，而相應的檢測圖像則顯示在顯示器屏幕上，這一過程叫做卷軸。屏幕左下角顯示運行狀態，并且屏幕上出現行李包裹的掃描圖像。
3.2.4.5 可以按照上述方式在傳送帶上再次放置被檢物品。在下一個物體進入通道之前，該物體圖像將保留在顯示器屏幕上。
3.2.4.6 下一個物品的圖像會取代前面被掃描的物品圖像在屏幕上顯示出來。因此，辨別一幅檢測圖像的時間是有限的。如果需要更長時間，可以按下暫停按鈕以停止傳送帶和圖像卷軸。
3.2.5 圖像操作
3.2.5.1 黑白圖像顯示。當按下黑白顯示鍵，可進行偽色彩和黑白圖像的轉換。
3.2.5.2 邊緣增強。對所有顯示的圖像通過邊緣增強功能可以改變檢測圖像中各種物體的輪廓邊緣，使其更加清晰可辨，有助于操作人員對物品外形輪廓的判別。
3.2.5.3 用“圖像前拉”和“圖像后拉”功能選擇可疑的圖像。如果在被掃描的行李物品中發現可疑物，應該對可疑物品進行開包檢查。為便于檢查，可以停止傳送帶，用“圖像前拉”和“圖像后拉”按鈕，在顯示器上移動調用相應的檢測圖像。不停止傳送帶，亦可以使用上述功能，但會妨礙瀏覽新進入的包裹檢測圖像。如果要返回當前圖像，可以按“圖像前拉”。
3.2.5.4 放大功能?？梢园础胺糯蟆卑粹o對當前正在通過的行李圖像進行圖像放大操作，及時發現可疑物品，提高操作人員對圖像判別的實時性。
3.2.5.5 局部增強。通過局部增強功能可以在整幅X射線圖像上獲得*的對比度。相對應于灰暗圖像區域的物體，可以在屏幕上顯示出來。
3.2.5.6 圖像報警。遇到可疑圖像，點取“圖像報警”按鈕，軟件會用草綠色報警框對穿不透的物質進行標注，用紅色報警框對危險品進行標注，方便操作員對危險物品進行判斷。
3.2.5.7 圖像高穿/低穿。按下此鍵，對易穿透的物質（即對應于明亮的圖像區域）的對比度得到提高，從而顯示一幅具有降低了穿透力的圖像，因而低吸收率物體將變得更加清晰。而高吸收率的物體則以暗色顯示。
3.2.5.8 反像顯示。在反像中，高吸收率的物體顯示為亮色，低吸收率物體顯示為暗色。這樣，較小或較細的高密度物體（如金屬絲）將變得更加清晰。
3.2.5.9 無機物剔除/有機物剔除。按下此鍵，圖像顯示剔除有機物，即突出顯示無機物圖像，有機物以灰度方式顯示，藍色的無機物以彩色顯示。再按下此鍵，圖像顯示剔除無機物，即突出顯示有機物圖像，無機物以灰度方式顯示，橙色的有機物以彩色顯示。
3.2.5.10 灰度掃描。經過軟件處理，圖像由高穿到低穿逐級變化，能夠在短時間內既看得清楚高吸收率的物品，又能夠看得清楚低吸收率的物品。
3.3 操作后要求
3.3.1 確保傳送帶上未遺留任何行李物品。如有必要，將傳送帶向前或向后轉，直到確認傳送帶上未留有任何物品為止。
3.3.2 退出系統，關閉顯示器。
3.3.3 將鑰匙開關向左旋轉，設備停電關機。
3.3.4 將鑰匙從鑰匙開關的插槽中拔出，將所有鑰匙放置在安全的地方。
4、維護保養
4.1 維護保養時先對設備除塵，用毛刷和吸塵器將灰塵清除干凈。
4.2 發現元件或者接頭有松動的現象，要立刻進行緊固；有元件銹蝕時，必要情況下進行更換。
4.3 定期對以下部位進行檢查：
4.3.1 檢查鍵盤和通道上方的電源指示燈，指示燈在設備上電時，黃色的指示燈亮。
4.3.2 檢查鍵盤和通道上方的X射線指示燈射線發射時，紅色的指示燈亮。
4.3.3 檢查鍵盤和通道上方的緊急停止按鈕，按下任意一個緊急停止按鈕，設備都能立即斷電。按鈕沒有復位時，設備不能再次啟動。
4.3.4 檢查鍵盤上的所有按鍵和其對應的功能，按下縮放鍵，圖像能夠縮放；按下圖像處理鍵，顯示的圖像能夠做出相應的變換。
4.3.5 檢查出口和入口的光障。在運轉的傳送帶上放上不透明的物體，射線能夠正常開啟。設備斷電時，用干的綢布將光障的鏡頭和通道壁上安裝的玻璃擦拭干凈。
4.3.6 檢查電動滾筒。按下相應的按鍵，電動滾筒能夠按預定的方向運轉。滾筒的噪聲正常，不漏油。
4.3.7 檢查探測盒和準直器上的行程開關。拆下任意一塊蓋板，射線都能夠停止發射。
4.3.8 檢查傳送帶的偏離。檢查傳送帶是否相對于馬達已經偏離。
4.3.9 檢查散熱風扇。檢查散熱風扇是否工作正常，并清除防護網及支架上的灰塵。
5、安全注意事項
5.1 超過6個月沒有使用的設備請不要開機，必須先由專業技術人員對X射線發生器進行重新啟動，否則可能導致X射線發生器損壞。
5.2 操作設備之前，應當了解有關適用的放射防護規定，嚴禁無證人員操作設備；非工作人員要盡量遠離設備。
5.3 如果設備的外殼部件、電纜、傳送帶或鉛防護簾被損壞，必須停止操作。
5.4 禁止修改、變更有關系統安全性的任何部分。
5.5 設備只能用于檢查物品，嚴禁用于檢查人體或動物。
5.7 禁止坐或站在傳送帶上。
5.8 確保在啟動設備時身體任何部位沒有進入檢查通道內。
5.9 確保行李在檢測通道內或出口端沒有被堆疊，如果行李阻塞了檢查通道，在清理疏通之前應首先關機。
5.10 防止各種液體流入機器。如果發生該情況應立即關機。
5.11 嚴禁異物遮擋設備及顯示器上的散熱口。
5.12 系統工作前必須接地。主電源插座和安裝現場必須具備可靠的接地配置。
5.13 設備工作時，盡量避免站在通道出口、入口附近。
5.14 鉛門簾損壞或打開時，不能讓設備工作。
5.15 以上操作僅適用于AD系列X射線安全檢查設備，如有更新恕不另行通知。
